Ресурсосбережение
Никого не нужно убеждать, что потребляемые ресурсы требуется экономить. Конечно, не в ущерб комфорту. Часто экономию заканчивают на установке приборов учета. Но известно, прибор учета считает, а не экономит. Необходимы поэтапные решения по снижению потребления ресурса. Очень важно определить первоочередные мероприятия. Такие, что бы дали максимальный и быстрый эфект, т. е. с минимальным сроком окупаемости.
Предлагаем, для примера, рассмотреть какие мероприятия по снижению потребления тепла на отопления внедрить в первую очередь.
В различных источниках можно найти информацию, что для экономии тепла нужно выполнить теплоизоляцию наружных стен зданий, установить энергоэффективные стеклопакеты, заделать проемы в подвальных помещених и техэтажах, установить теплоотражающие экраны, обустроить тамбуры входной группы дополнительными дверями. Это все совершенно понятные для всех мероприятия. Но когда эти меры дадут экономию, если, например, теплоснабжающая организация не выдерживает температурный график? А именно, «перетапливает». В этом случае люди находящиеся с дополнительно утепленными фасадами начнут открывать нараспашку энергоэффективные стеклопакеты, а теплом отраженным экранами за радиаторами отопления будет отапливать улицу. Конечно, тепловой счетчик все это посчитает. Придется платить.
Ниже мы покажем и разберем пример перетопов.
Существует технологическая невозможность со стороны теплоснабжающей организации соблюсти параметры теплоносителя на нужды отопления без «перетопа» потребителей. Например, когда система теплоснабжения центрального качественного регулирования предполагает подогрев горячей воды на нужды горячего водоснабжения в центральных тепловых пунктах (совместная подача тепла на отопление и горячее водоснабжение от источника тепла- котельной или ТЭЦ) . В этом случае в весенний и осенний периоды, когда возможны колебания температуры наружного воздуха от 0° С до 10° С и выше может возникнуть ситуация повышения температуры воздуха внутри помещений зданий. Но потребитель тепла может самостоятельно избавиться от перетопов, как и возможных недотопов путем установки автоматизированых тепловых пунктов (АИТП) с погодозависимым регулированием.
Далее рассмотрим по каким причинам потребитель оплачивает то, за что мог бы не платить.
Нарушение температурного режима. Теплоснабжающая организация должна изменять температуру теплоносителя подаваемого на границу балансовой принадлежности в точку поставки (в упрощенном наименовании- индивидуальный тепловой пункт) в зависимости от температуры наружного воздуха. Согласно ПРАВИЛАМ ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ ТЕПЛОВЫХ ЭНЕРГОУСТАНОВОК: Температура воды в подающей линии водяной тепловой сети в соответствии с утвержденным для системы теплоснабжения графиком задается по усредненной температуре наружного воздуха за промежуток времени в пределах 12 — 24 ч, определяемый диспетчером тепловой сети в зависимости от длины сетей, климатических условий и других факторов.Отклонения от заданного режима на источнике теплоты предусматриваются не более:
— по температуре воды, поступающей в тепловую сеть, — +/- 3%. То есть теплоснабжающая организация ориентируется на усредненную температуру и неточность здесь вполне может быть, дополнительно она имеет возможность повысить температуру на регламентированные 3%, а это приводит к повышению теплопотребления.
Предлагаем рассмотреть ситуацию сложившуюся в городе Пенза.
Ниже предствлены три графика, рассмотрев которые можно увидеть не только отклонения в +/- 3%. Информация получена из документа разработанного ООО «Энергопроект»: Обосновывающие материалы к схеме теплоснабжения МО «город Пенза» Актуализированная версия на период до 2032 г. Книга 1. Существующее положение в сфере производства, передачи и
потребления тепловой энергии для целей теплоснабжения. Том 1. Части 1-3. стр. 1.
Анализ фактических температурных режимов отпуска тепла с сетевой водой от Пензенской ТЭЦ-1 в тепловые сети и их соответствие утвержденным графикам регулирования
отпуска тепла выполнялся по данным учета за отопительные периоды 2013-2018 гг.
Выдержка из текста: » По результатам анализа фактических температурных режимов отпуска тепла в тепловые сети от Пензенской ТЭЦ-1 за отопительный период 2013-2018 гг. можно сделать следующие выводы:
— требования температурного графика по температуре сетевой воды в подающем трубопроводе в основном соблюдаются в диапазоне температур наружного воздуха от +8 до +3 °С;
— в диапазоне температур наружного воздуха от +3 до -5 °С температура сетевой воды в подающем трубопроводе превышает требования температурного графика на 10 ÷ 20 °С;
— имеет место превышение фактических температур сетевой воды в обратном трубопроводе над значениями по утвержденному графику в широком диапазоне температур наружного воздуха от + 8 до -11 °С.
— при температуре наружного воздуха ниже -9 °С требования температурного графика по температуре сетевой воды в подающем трубопроводе не выполняются.
Таким образом, имеются существенные отклонения фактического режима отпуска тепла от утвержденного в системе теплоснабжения Пензенской ТЭЦ-1.»

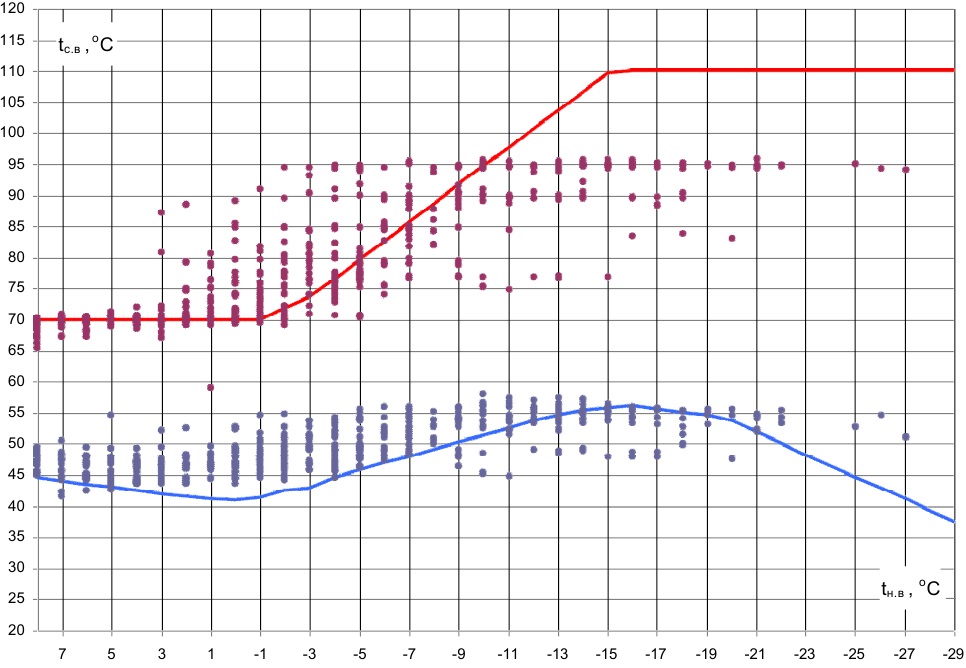

Анализ фактических температурных режимов отпуска тепла с сетевой водой от Пензенской ТЭЦ-2 в тепловые сети и их соответствие утвержденным графикам регулирования отпуска тепла выполнялся по данным учета за отопительные периоды 2013-2018 гг.
Выдержка: «- требования температурного графика по температуре сетевой воды в подающем трубопроводе в основном соблюдаются в диапазоне температур наружного воздуха от +10 до +2 °С;
— в диапазоне температур наружного воздуха от +2 до -8 °С температура сетевой воды в подающем трубопроводе превышает требования температурного графика на 10 – 20 °С;
— имеет место превышение фактических температур сетевой воды в обратном трубопроводе над значениями по утвержденному графику в широком диапазоне температур
наружного воздуха от +10 до -8 °С.
При температуре наружного воздуха ниже -9 °С требования температурного графика по температуре сетевой воды в подающем трубопроводе не выполняются.»

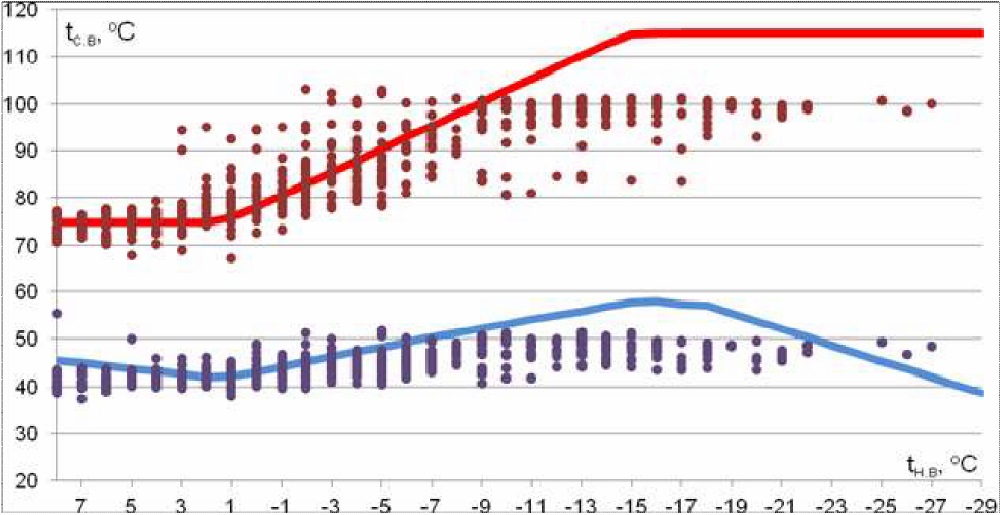

Анализ фактических температурных режимов отпуска тепла с сетевой водой от котельной «Арбеково» в тепловые сети и их соответствие утвержденным графикам регулирования отпуска тепла выполнялся по данным учета за отопительные периоды 2013 — 2018 гг.
Выдержка: «- требования температурного графика по температуре сетевой воды в подающем трубопроводе в основном соблюдаются в диапазоне температур наружного воздуха от +8 до -7 °С;
— при температуре наружного воздуха ниже -9 °С требования температурного графика по температуре сетевой воды в подающем трубопроводе не выполняются.
Таким образом, имеются отклонения фактического режима отпуска тепловой энергии от утвержденного в системе теплоснабжения от котельной «Арбеково» при температуре
наружного воздуха ниже минус 9 °С.»
Можно сделать следующий вывод по расмотренным источникам теплоснабжения: гарантированый перетоп потребителей от ТЭЦ-1 и ТЭЦ-2 при температуре наржного воздуха до минус 9 °С, а это температуры длительного стояния. Без установки устройств регулирования в индивидуальном тепловом пункте придется платить больше. Известны народные способы борьбы с жарой в помещении: прикрытием одеялом приборов отопления, открытием двери балкона. Плату это не снизит.
Из-за срезки температурного графика (спрямления) при температуре наружного воздуха минус 15 °С и ниже предполагаетя недотоп. Его влияние должно компенсироваться тепловой инерцией зданий. Но при длительном стоянии низких температур возможно понижение температуры внутри помещений. Снова проблему можно решать устройствами регулирования. Понятно что платить нужно будет соотвественно необходимому потреблению тепла.
Нарушение гидравлического режима. Номативной документацией предусмотрены приборы регулирования параметров теплоносителя в индивидуальном тепловом пункте (ИТП). Но аналогичные приборы должны устанавливаться и на тепловых сетях теплоснабжающей организации, например в ЦТП. Этими приборами при центральном качественном регулировании должен поддерживаться постоянный расход теплоносителя. Потребление тепла на отопление зависит не только от температуры теплоносителя, но и от его расхода, хоть и в меньшей степени. Но внимание нужно обратить на измерение потребленой тепловой энергии теплосчетчиком. Чудным для потребителя образом он может показать большее теплопотребление. Теплоснабжающая организация должна установить гидравлический режим. В случае качественного регулирования теплоснабжающая организация должна тем больше повышать температуру подаваемого теплоносителя чем ниже температура наружного воздуха. Расход теплоносителя (например тонн в час) должен быть расчетным и неизменным. Достигается это регулирующими устройствами в центральных тепловых пунктах на группу зданий и регулирующими устройствами в индивидуальных тепловых пунктах. Дополнительное регулирование режима осуществляется на участках теплосети и в тепловых пунктах потребителей установкой простейших устройств- дроссельных шайб (дифрагм). Размер отверстия в шайбе с точностью до десятой доли миллиметра. Неточность в сторону увеличения гарантировано приведет перетопу и увеличению платы за тепло. Недостаточная толщина стали и хактеристики материала из которго она изготовлена могут привести к коррозии поверхности уже в течении отопительного сезона, и как следствие -увеличение диаметра и увеличение теплопотребления. Если теплоснбжающая организация выдет предписание на изменение диметра шайбы, то возникает много вопросов, ответом на которые могут быть: потребитель ранее перетапливался, потребитель будет перетапливаться.
Потери тепловых сетей. Потери тепловые и потери теплоносителя. В случае наличия у потребителя тепловой энергии тепловой сети (балансовой принадлежности) у теплоснабжающей организации появляется очаровательная по своей простоте возможность получение оплаты за потери. Это в случае если прибор учета тепловой энергии находится не в начале тепловой сети- непосредственно на точке разграничения балансовой принадлежности. Нам неизвестны потребители которые знают каким образом вычисляется величина потерь. Некоторые потребители совсем не знают о существовании таких потерь, а ответственное лицо, например, представляющее интересы потребителй жилого дома соглашается с предъявляемыми к оплате количествами потерь как с незбежными.

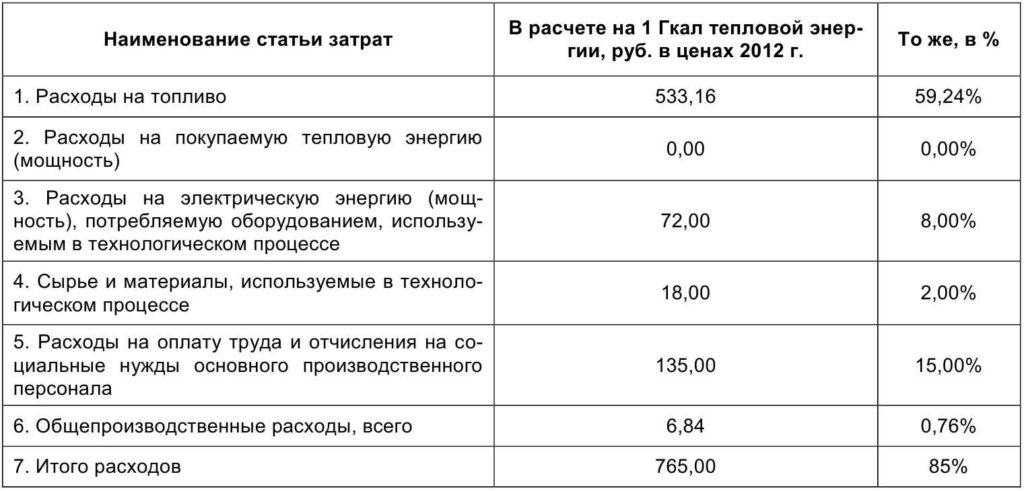

Прибыль теплоснабжающей организации. Нам представляется интересным посмотреть данные схем теплоснабжения на примере г. Пензы. В документе «РАЗРАБОТКА СХЕМЫ ТЕПЛОСНАБЖЕНИЯ ГОРОДА ПЕНЗЫ», Книга 11, Обоснование инвестиций в строительство, реконструкцию и техническое перевооружение на расчетный период 2013 – 2027 гг. , на стр. 26 можно увидеть таблицу — Калькуляция себестоимости 1 Гкал тепловой энергии в ценах 2012 г.
Как видно из этой таблицы, топливо составляет 59% в стоимости 1 Гкал. Можно предположить что такая пропорция сохранилась до настоящего времени. В натуральном выражении (объем потребляемого топлива) растет в зависимости от выработки количества теплоты. В то же время, существуют постоянные расходы, не зависящие от выработки тепла, в том числе расходы на оплату труда, налоги на имущество и другие. Следовательно теплоснабжающей организации выгодно повысить реализацию тепла потребителям. Максимальный эффект она получит в случае установки прибора учета у каждого потребителя, потому что прибор учета считает тепло и не экономит, а потребитель платит за фактическое потребление. Дали больше тепла- заплатил больше. Сегодня мало кто жалуется что в отапливаемых помещениях холодно, но в г. Пенза было время когда такие жалобы были массовыми. Это начало двухтысячных годов. В это время приборов учета тепла было не значительное количество. Потребителям выставляли счета на оплату на основании договорных нагрузок. Договорная нагрузка могла быть определена с учетом проекта, расчетом по укрупненным показателям или по нормам. Зачастую нагрузка была завышена. Отсюда и миф что теплосчетчик экономит. Счетчик счетает. Предполагается что в теплоснабжающей организации грамотные специалисты, и легко сотавили баланс потребителей с приборами учета и без приборов с расчетными тепловыми нагрузками. Наверно прибыль была значительной.
Нельзя забывать, что ресурсоснабжающие организации точно не благотворительные общества, не некоммерческие организации и, скорее всего, в учредительных документах в качестве основной цели своей деятельности указывают извлечение прибыли. Ресурсоснабжающая организация и потребитель две стороны договора энергоснабжения. Разные стороны.
